Suara storing pada speaker merupakan salah satu gangguan yang sering ditemukan pada sistem audio mobil. Gejalanya biasanya berupa suara dengung, desis, atau bunyi seperti putaran mesin yang terdengar melalui speaker ketika mesin mobil sedang hidup.
Pada kasus kali ini, sebuah power amplifier mobil mengalami gangguan storing. Menariknya, pemilik sudah mencoba memasang alat anti-storing, tetapi suara gangguan tetap muncul.
Karena cara tersebut tidak berhasil, saya memutuskan untuk membuka power amplifier dan melakukan pemeriksaan langsung pada rangkaian PCB.

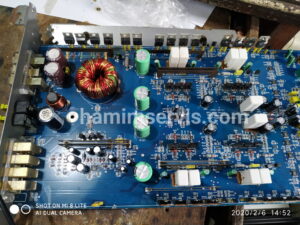

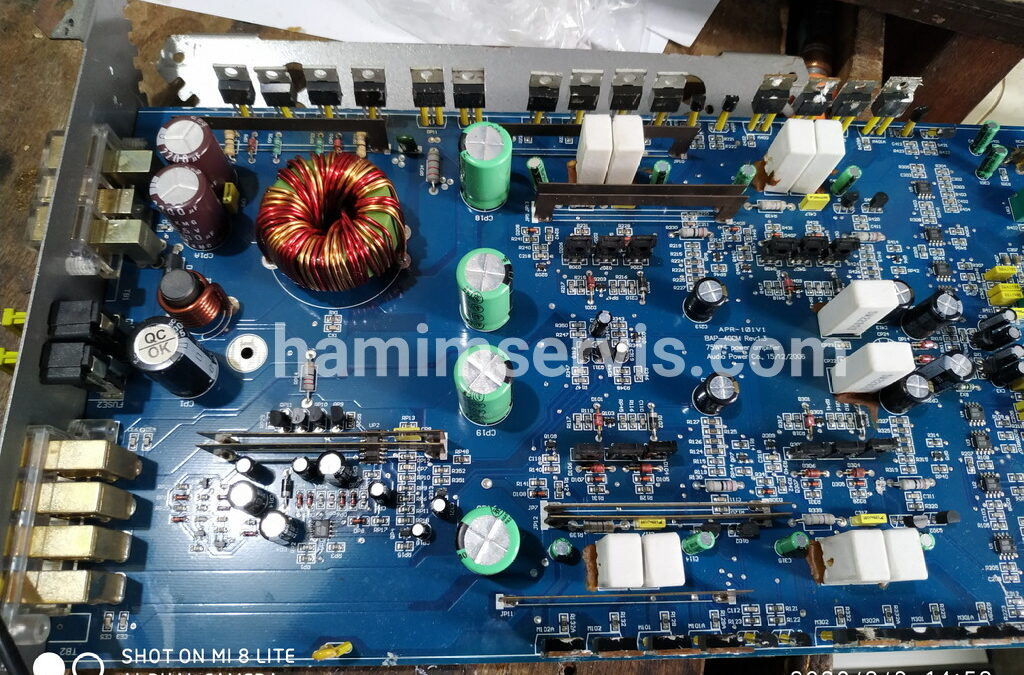

Model Power amplifier :
Gejala Kerusakan Power Amplifier Mobil
Keluhan yang disampaikan adalah:
- Speaker mengeluarkan suara storing ketika mesin mobil hidup.
- Ketika sistem audio digunakan, suara gangguan tetap terdengar.
- Alat anti-storing sudah dipasang, tetapi tidak memberikan perubahan.
Biasanya, pemasangan alat anti-storing dapat membantu mengatasi gangguan tertentu pada jalur audio mobil. Namun, jika sumber masalah berasal dari rangkaian internal power amplifier, alat tersebut belum tentu memberikan hasil.
Pemeriksaan Jalur Ground Power Amplifier
Setelah power amplifier dibuka, saya mulai melakukan pengukuran menggunakan multitester, terutama pada jalur ground.
Dari pemeriksaan awal ditemukan bahwa ground pada rangkaian terhubung langsung dengan ground input audio.
Kondisi ini perlu diperiksa lebih lanjut karena hubungan ground pada rangkaian input dan output yang tidak sesuai dengan desain amplifier dapat menimbulkan jalur arus yang tidak diinginkan. Akibatnya, gangguan listrik dapat masuk ke jalur sinyal audio dan terdengar melalui speaker.
Permasalahannya, jalur ground pada PCB saling terhubung ke beberapa bagian rangkaian. Untuk menemukan titik yang menyebabkan hubungan tersebut, saya harus memeriksa jalurnya satu per satu.
Menemukan Penyebab Suara Storing
Setelah melakukan pemeriksaan dan memutus jalur satu per satu, akhirnya ditemukan titik yang menjadi penyebab hubungan ground tersebut.

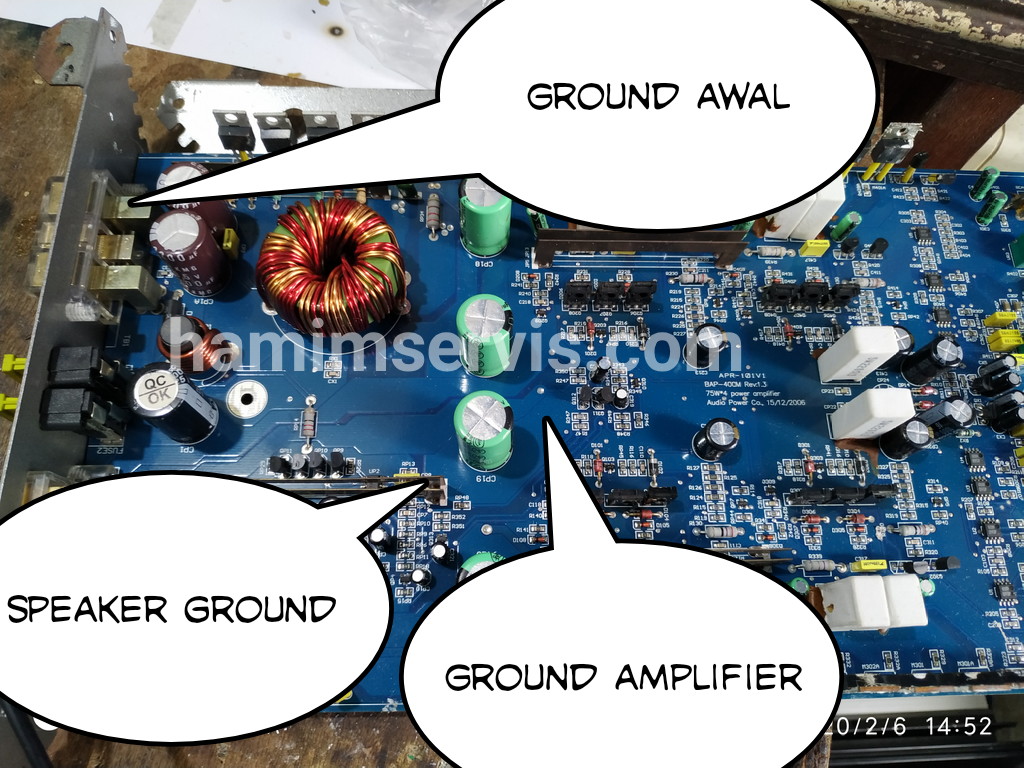

Lokasinya berada pada jumper ground speaker.
Jumper tersebut menyebabkan jalur ground speaker terhubung dengan jalur ground awal yang sedang saya telusuri.
Langkah Perbaikan
Untuk mengatasi masalah ini, saya melakukan dua tindakan:

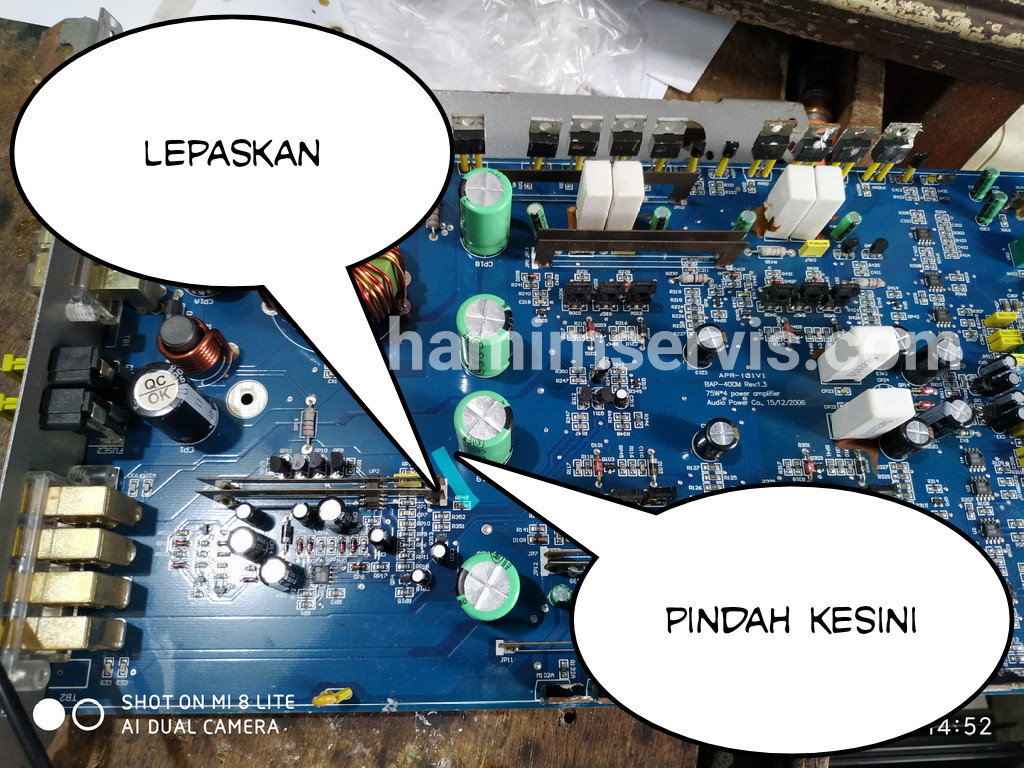

- Memutus jalur ground pada PCB di titik yang menyebabkan hubungan tersebut.
- Memindahkan jumper ground speaker agar tidak lagi terhubung dengan jalur ground awal.
Perbaikan dilakukan dengan memperhatikan jalur rangkaian agar hubungan ground tetap sesuai dengan desain amplifier.
Catatan teknis: Pemutusan ground tidak boleh dilakukan sembarangan. Pada amplifier mobil, konfigurasi ground input, ground speaker, dan ground catu daya bergantung pada desain rangkaian. Pastikan terlebih dahulu bahwa jalur yang diputus memang merupakan hubungan yang tidak semestinya, bukan jalur ground utama atau jalur keselamatan.
Kesimpulan
Penyebab suara storing pada power amplifier mobil dalam kasus ini ditemukan pada hubungan jumper ground speaker di PCB.
Pemasangan alat anti-storing tidak berhasil karena gangguan bukan semata-mata berasal dari jalur audio eksternal. Setelah jalur ground diperiksa, titik hubungan yang bermasalah ditemukan dan diperbaiki dengan memutus jalur PCB serta memindahkan jumper ground.
Setelah perbaikan selesai, power amplifier siap diuji kembali pada sistem audio mobil.
Kasus ini menunjukkan bahwa ketika alat anti-storing tidak memberikan hasil, pemeriksaan rangkaian internal, khususnya jalur ground, dapat menjadi langkah diagnosis berikutnya.
