Memperbaiki DVD Player Sony HCD-GNZ77D Tidak Bisa Membaca Disc dan Tape Tidak Bisa Play
Diagnosa kerusakan
DVD Deck Receiver Sony mengalami beberapa permasalahan sekaligus. Pada bagian DVD Player, perangkat tidak bisa membaca disc dan selalu menampilkan pesan NO DISC. Sementara itu, pada bagian pemutar kaset (Tape), mekanik sama sekali tidak bisa melakukan proses PLAY. Bahkan, salah satu pintu mekanik kaset juga tidak bisa ditutup.
Apa yang menyebabkan kerusakan tersebut? Untuk mengetahuinya, kita perlu melakukan pemeriksaan pada masing-masing bagian mekanik.
Berikut ini saya akan membagikan pengalaman memperbaiki DVD Deck Receiver Sony HCD-GNZ77D dengan beberapa kerusakan tersebut.
1. Membuka casing DVD Deck Receiver Sony

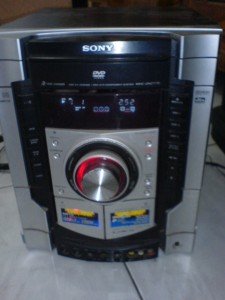

Model DVD Deck Receiver SONY
Untuk memulai perbaikan, langkah pertama adalah membuka casing penutup perangkat.
Setelah casing terbuka, kita bisa melihat susunan rangkaian di dalamnya. Model DVD Deck Receiver ini memiliki konstruksi mekanik yang cukup rumit, terutama pada bagian DVD Player.
Untuk melepaskan mekanik DVD, kita harus melepaskan bagian flip atau penutup pintu mekanik terlebih dahulu.
Setelah itu, lepaskan enam buah baut pengikat yang terdiri dari dua baut pada bagian atas dan empat baut pada bagian bawah.
Setelah seluruh baut dilepas, mekanik DVD dapat diangkat secara perlahan.

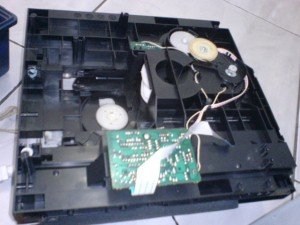

Berikut tampilan setelah bagian mekanik berhasil dilepaskan:
2. Memperbaiki DVD Player tidak bisa membaca disc (NO DISC)
Pemeriksaan awal kita fokuskan pada bagian mekanik optik, khususnya motor SL atau motor sled.
Mengapa bagian ini yang diperiksa terlebih dahulu?
Dari gejala kerusakan yang ditemukan, disc masih dapat berputar selama beberapa saat. Namun, setelah proses pembacaan berlangsung, perangkat berhenti dan menampilkan pesan NO DISC.
Pada mekanik DVD, motor SL bertugas menggerakkan posisi unit optik ke depan dan ke belakang untuk mengikuti posisi pembacaan disc.
Jika motor SL mengalami gangguan, pergerakan optik bisa menjadi lambat, tersendat, atau tidak mencapai posisi yang seharusnya.
Akibatnya, proses pembacaan disc dapat gagal.
Pada kasus ini, saya mencoba memperbaiki motor SL dengan membongkar bagian dalamnya dan membersihkan komutator serta sikat motor.
Komutator dan sikat motor dibersihkan dari kotoran yang menempel. Setelah selesai, bagian kumparan dipasang kembali ke rumah motor.
Selanjutnya dilakukan pengujian menggunakan multitester pada fungsi ohm meter dengan batas ukur rendah.
Namun, pengukuran resistansi saja belum cukup untuk memastikan motor benar-benar normal. Motor juga harus diperiksa dari segi kelancaran putaran, kontak sikat, serta kemampuannya bekerja ketika mendapatkan tegangan sesuai spesifikasi.
Setelah motor SL kembali terpasang dan hasil pengujian menunjukkan kondisi yang baik, kita lanjutkan dengan pemasangan kembali mekanik optik.
3. Memasang kembali mekanik optik DVD
Pemasangan kembali mekanik optik ke mekanik utama harus dilakukan dengan hati-hati.
Perhatikan posisi kabel fleksibel optik agar tidak terlipat, terjepit, atau rusak selama proses pemasangan.
Bagian ini cukup merepotkan karena posisi mekanik optik berada di bagian atas mekanik utama, sedangkan pada bagian bawah terdapat rangkaian MPEG dan beberapa rangkaian pendukung lainnya.
Penghubung antarrangkaian menggunakan kabel fleksibel dengan posisi soket yang cukup sulit dijangkau.
Pastikan setiap kabel fleksibel masuk dengan benar ke soketnya. Perhatikan juga posisi pengunci soket sebelum perangkat dinyalakan kembali.
Jangan menarik kabel fleksibel secara paksa karena jalur konduktor di dalamnya cukup mudah mengalami kerusakan.
Sampai tahap ini, perbaikan mekanik DVD sudah selesai dilakukan. Selanjutnya kita beralih ke bagian pemutar kaset.
4. Memperbaiki mekanik Tape Sony tidak bisa PLAY

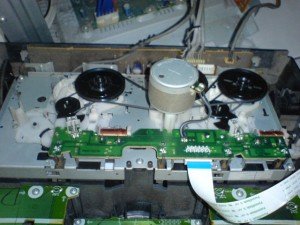

Untuk kerusakan pada pemutar kaset, pemeriksaan dilakukan pada mekanik tape.
Pada kasus ini ditemukan bahwa mekanik tidak bisa melakukan proses PLAY dan salah satu pintu kaset juga tidak bisa menutup dengan normal.
Setelah dilakukan pemeriksaan, penyebab gangguan berasal dari karet penggerak atau belt yang sudah mengalami kerusakan.
Pada mekanik ini terdapat empat buah karet penggerak. Saya memutuskan untuk mengganti seluruhnya agar putaran dan mekanisme kerja kembali normal.
Karet penggerak memiliki fungsi penting untuk meneruskan putaran motor menuju bagian mekanik lainnya.
Jika karet sudah melar, mengeras, atau kehilangan daya cengkeram, putaran motor tidak dapat diteruskan dengan baik.
Akibatnya, beberapa fungsi mekanik bisa terganggu, seperti:
- Mekanik tidak bisa melakukan PLAY.
- Penggulung pita tidak berputar dengan normal.
- Proses membuka dan menutup pintu kaset terganggu.
- Mekanik tidak dapat berpindah posisi dengan sempurna.
Penggantian belt harus menggunakan ukuran dan panjang yang sesuai dengan mekanik aslinya. Setelah dipasang, periksa kembali jalur belt agar tidak terpuntir atau keluar dari pulley.
Kesimpulan
Dari pengalaman perbaikan ini, kita bisa mengetahui bahwa kerusakan DVD Deck Receiver tidak selalu berasal dari rangkaian elektronik. Gangguan pada bagian mekanik juga dapat menyebabkan perangkat tidak berfungsi sebagaimana mestinya.
Pada kasus Sony HCD-GNZ77D ini, gangguan pembacaan disc berhasil ditangani dengan memperbaiki motor SL, sedangkan kerusakan mekanik tape diselesaikan dengan mengganti empat buah belt.
Karena itu, ketika menghadapi DVD Player yang mengalami NO DISC, jangan langsung memvonis optik rusak. Periksa juga pergerakan mekanik, kondisi motor sled, kabel fleksibel, serta bagian pendukung lainnya.
Begitu pula ketika tape tidak bisa PLAY, pemeriksaan belt dan mekanik penggerak perlu dilakukan sebelum memutuskan mengganti motor atau rangkaian elektronik.
Semoga pengalaman servis ini bermanfaat sebagai referensi bagi teman-teman teknisi elektronika.










Bang, saya juga pernah dapat garapan dvd tape kyk ini. Jujur, memeng cukup rumit mesinnya bagi saya. Ic suaranya pun menggunakan model SMD.
O iya, ini tape dvd titik proteknya di mana y ?
Soalna pas dicolokin, lampu standby. Tekan power, tape nya hidup. Tak lama kemudian balik standby dgn lampu powernya kedip2. Thanks
titik protek pertama ada dimekanik tape,, posisi mekanik harus dalam kondisi off waktu pertama kali dihidupkan biasanya ada hitungan untuk mendeteksi apakah mekanik bekerja dengan normal. Kedua ada di Mpeg dvdnya apakah tegangan supply masuk ke rangkaian, ada data, clock disana
